Balkan Architect · Hướng dẫn người mới

Autodesk FORMA — Toàn bộ quy trình từ A đến Z cho người mới bắt đầu

📺 Balkan Architect 📅 17/08/2023 ⏱️ 26 phút 19 giây 👁️ 102.402 lượt xem 👍 1.805

☁️

Chạy trên trình duyệt — không cài đặt

phương án (proposals) thiết kế thử

loại phân tích môi trường

1.37km²

vùng bản đồ chọn để dựng

▶ Xem trên YouTube 📄 Mở bản chi tiết (code & từng bước)

🎯 Độ giữ lại ước tính ~90% · mọi mục có link ▶ về đúng khoảnh khắc · xem bản chi tiết để có từng thao tác cụ thể

🧭 Forma là gì & nó làm được gì 00:00

Autodesk Forma là phần mềm dựa trên cloud, chạy hoàn toàn trong trình duyệt web — không phải tải hay cài bất cứ thứ gì. Nó tự kéo về dữ liệu thật của địa điểm để bạn thiết kế ý tưởng ban đầu.

🗺️

Bản đồ

Tự tìm vị trí dự án trên map

⛰️

Địa hình

Topography & chênh lệch cao độ

🏢

Nhà cửa

Các tòa nhà xung quanh (miễn phí)

🛣️

Đường xá

Mạng lưới đường của khu vực

🔑 Cách có Forma: bạn cần gói AEC Collection của Autodesk. Ai đang có Revit (qua gói AEC) thường đã có sẵn quyền dùng Forma. 00:24

Tổng quan quy trình Forma — 🎬 Tổng quan quy trình: chọn vị trí → thử nhiều cách dựng nhà → tạo nhiều phương án → chạy phân tích → so sánh → nạp sang Revit. 00:47

🔄 Quy trình tổng thể trong video

Sáu bước lớn, mỗi bước có deep-link ▶ về đúng đoạn trong video.

🌐 Truy cập & tạo dự án autodesk.com 02:00

Mở Forma từ tài khoản Autodesk, chọn Hub, tạo project mới và khoanh vùng bản đồ địa điểm dự án (1,37 km²) để hệ thống tải dữ liệu thật về.

🧹 Nạp & dọn dẹp site terrain · roads · buildings 05:13

Đặt địa hình, đường và các tòa nhà xung quanh vào canvas, rồi xóa bớt những nhà nằm đúng chỗ mình định xây.

🌳 Dựng phần CHUNG cho mọi phương án road · site · tree line 10:05

Thêm con đường nối, ranh giới khu đất (site limit) và hàng cây — những thứ không đổi giữa các phương án — rồi mới nhân bản để tiết kiệm công.

🏗️ Tạo 3 phương án nhà Volume · Line · Basic 12:00

Mỗi phương án dựng tòa nhà theo một cách khác nhau để so sánh: một khối lớn, một khối kiểu hành lang, và ba tòa rời kèm mảng cây.

📊 Chạy & so sánh phân tích sun · daylight · wind · noise 17:08

Chạy các phép phân tích môi trường cho cả ba phương án rồi đặt chúng cạnh nhau để chọn ra thiết kế tốt nhất dựa trên dữ liệu.

📐 Nạp phương án thắng cuộc sang Revit Revit add-in 22:45

Gửi phương án đã chọn (Proposal 3) sang Revit qua plugin — kéo theo cả Topo solid địa hình, nhà xung quanh, đường và tòa nhà đã dựng.

🌐 Tạo dự án & khoanh vùng bản đồ 03:31

Từ autodesk.com đến lúc Forma tải xong dữ liệu địa điểm.

🔑

Mở Forma

autodesk.com → account → Products and services → tìm "Forma" → Access. App tự chuyển sang EU region rồi cho chọn Hub.

📁

Tạo project

Create project → chọn quốc gia (Serbia) → đặt tên "Forma Test Project" → bật invite only nếu muốn riêng tư → Next.

📍

Khoanh vùng

Zoom hoặc nhập địa chỉ → có giới hạn diện tích (không thể lấy cả thế giới) → Confirm map area.

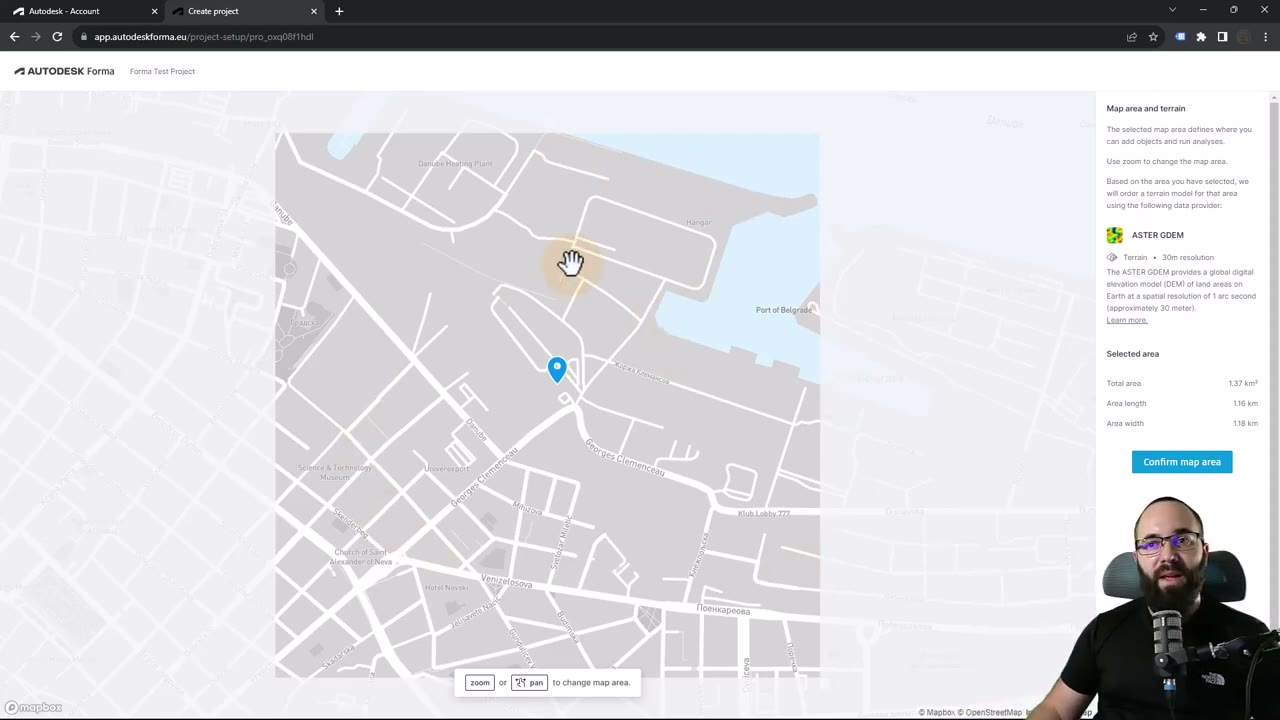

Confirm map area panel — 🗺️ Bảng **Map area and terrain**: nguồn địa hình ASTER GDEM độ phân giải 30m · Tổng diện tích **1,37 km²** (dài 1,16 km × rộng 1,18 km). 04:50

📥 Sau khi confirm, Forma tải về 3 nhóm dữ liệu: Terrain (địa hình có cao độ — có thể đổi sang flat terrain nếu muốn phẳng), Buildings (nhà xung quanh, miễn phí), và Roads (đường). Mỗi nhóm bấm Order để đặt. 05:19

🧹 Nạp dữ liệu vào canvas & dọn site 06:30

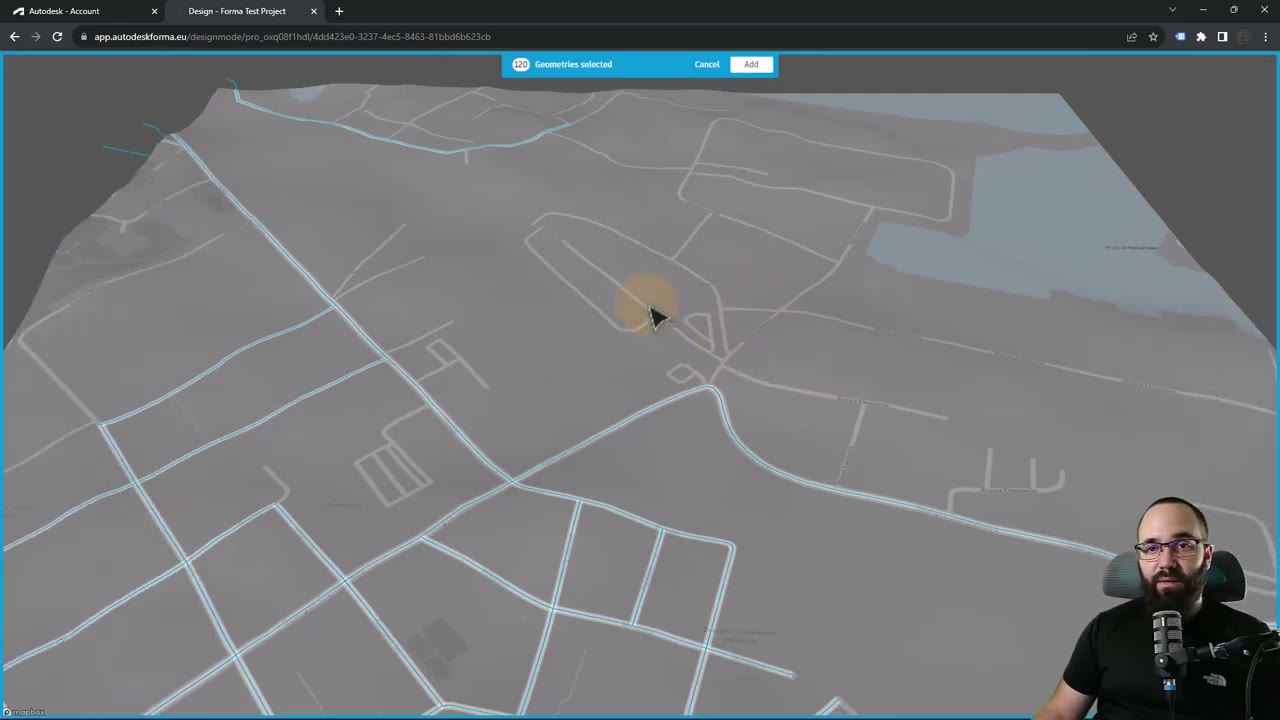

Roads placed in canvas — 🛣️ **Roads → ba chấm → Place in canvas.** Chỉ **đường màu xanh (blue lines)** được nạp — đó là dữ liệu Autodesk có. Đường xám đậm = đường thật. 06:50

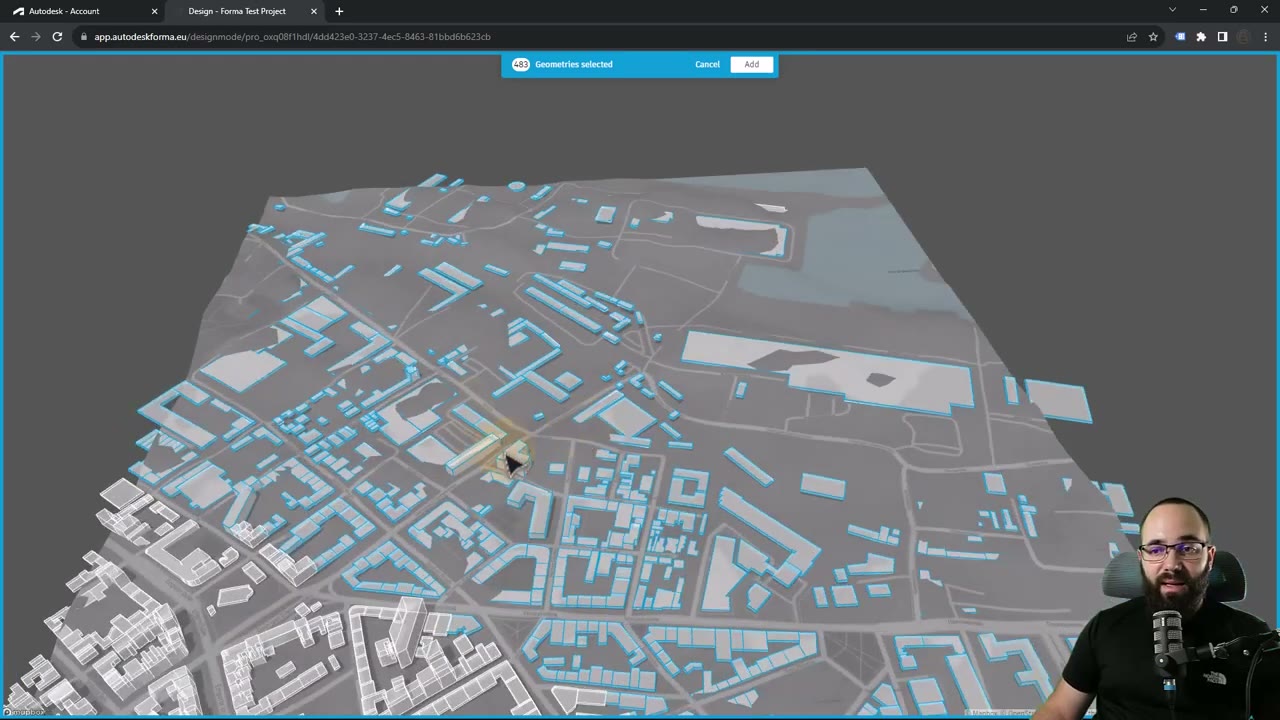

Building selection — 🏢 **Buildings → Place in canvas.** Có thể quét chọn (broad selection) — chỉ những nhà được chọn mới được nạp, để chừa trống chỗ định xây. 07:40

⚠️ Lượng dữ liệu phụ thuộc địa điểm. Ví dụ Manhattan có rất nhiều chi tiết nhà/đường; khu này ít hơn nhưng vẫn đủ dùng. Muốn xóa nhà thừa: chọn → Edit base → chọn → Delete → Done. 08:07

🏗️ Ba phương án thiết kế — ba cách dựng nhà

Mẹo cốt lõi: dựng phần dùng chung (đường, ranh giới, hàng cây) trên một proposal rồi mới Duplicate để tiết kiệm — sau đó mỗi bản chỉ khác ở tòa nhà. 09:42

①

Volume building

Generic → model as Volume → vẽ mặt bằng → gõ 20 (cao 20m) → chỉnh height, có thể xoay/di chuyển. Một khối lớn duy nhất. Đặt 3 tầng, function commercial.

12:29

②

Line building

Vẽ theo đường tim, đặt bề rộng 12m, đi theo chu vi khu đất tạo khối kiểu hành lang/atrium. Function commercial.

13:48

③

Basic building ×3

Dựng ba tòa rời, mỗi tòa 3 levels, theo hình khu đất, kèm một mảng cây chỉnh được khoảng cách & chiều cao. Tất cả commercial.

14:32

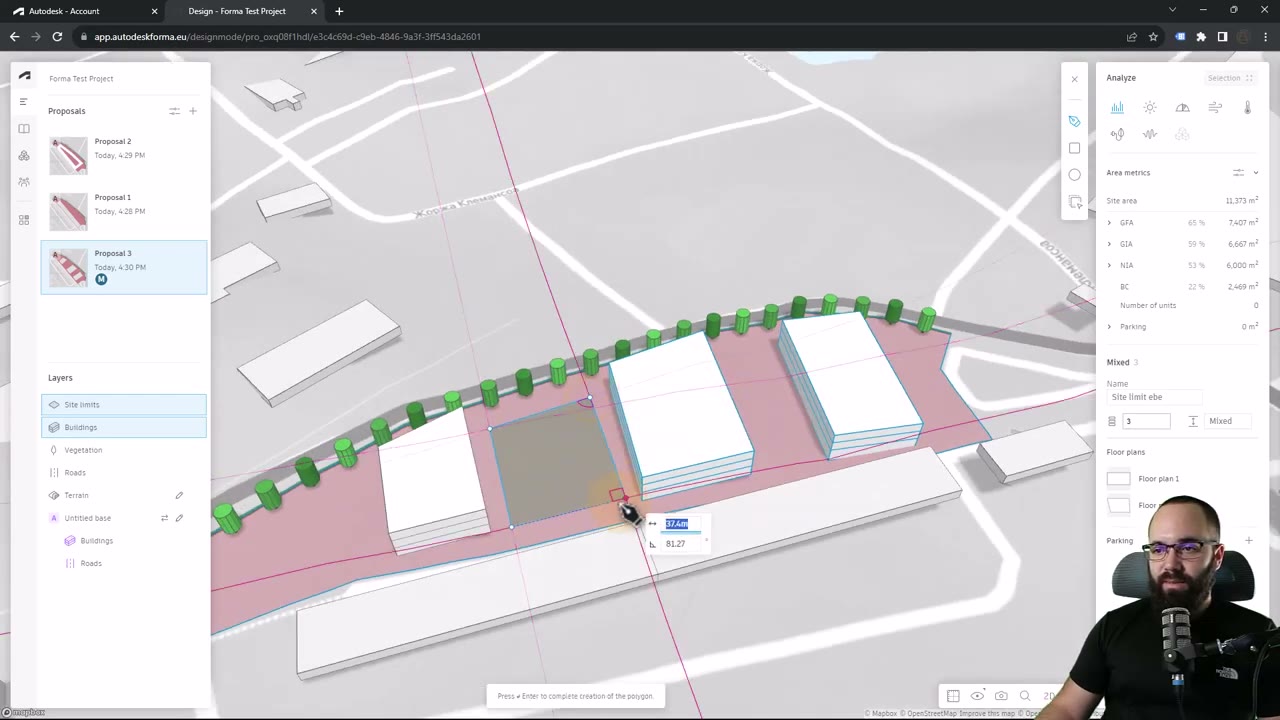

Proposal 3 with area metrics — 📐 **Proposal 3** (ba tòa + cây). Bảng **Area metrics** tự tính: Diện tích khu đất **11.373 m²** · GFA 7.407 m² (65%) · GIA 6.667 m² · NIA 6.000 m² · BC 2.469 m². 15:45

💡 Forma thao tác giống SketchUp: chọn từng tầng/element để chỉnh; có cả công cụ 3D sketch cho những tòa nhà phức tạp hơn. 16:34

📊 Sáu phép phân tích môi trường 17:08

Vào tab Analyze, chạy cho từng proposal. Mỗi phép có nút "See analysis results" để xem kết quả trực quan trên mô hình.

📏

Area metrics

Số liệu diện tích sàn (GFA/GIA/NIA), tỷ lệ phủ — không cần "chạy", có sẵn.

tự động
17:13

☀️

Sun hours

Đặt ngày cụ thể → Run. Hiện số giờ nắng & vùng bóng râm. Lưu history để chạy nhiều lần.

có lịch sử
17:21

🌤️

Daylight potential

Tiềm năng ánh sáng ban ngày. Tầng 1 có vùng "trục trặc" do nhà che, tổng thể ổn.

ổn
18:03

💨

Wind comfort

Mức thoải mái gió cho ngồi/đứng/đi dạo/đi bộ. Đỏ = khó chịu. Có cả Direction.

5/17/78%
18:55

🌡️

Microclimate

Vi khí hậu — nhiệt độ quanh tòa nhà (ví dụ tháng 1 lúc 2 giờ chiều).

ổn
19:44

⚡

Operational energy

Năng lượng vận hành — ra màu xanh = tốt, nhưng tác giả nói "không rõ dùng dữ liệu gì".

mơ hồ
20:18

🔊

Noise

Tiếng ồn — khu này ra 100% nhưng vì "traffic data missing". NYC thì khác.

thiếu data
20:42

⚖️

Compare

Đặt cùng phép (Sun hours) của 3 proposal cạnh nhau, di chuyển đồng bộ để chọn bản tốt nhất.

ra quyết định
21:06

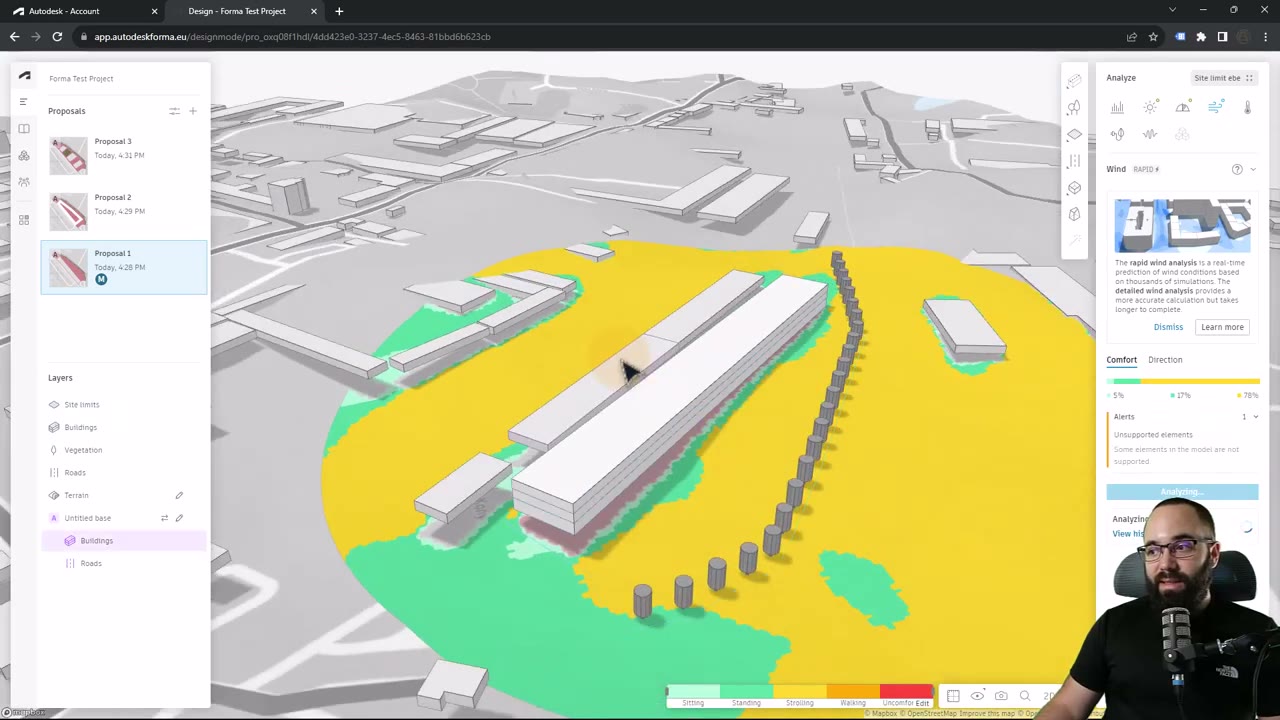

Wind comfort analysis — 💨 **Wind comfort** (Rapid): bản đồ nhiệt mức thoải mái — 5% ngồi / **17%** đứng-dạo / **78%** đi bộ. "Rapid" dự đoán nhanh từ hàng nghìn mô phỏng; "Detailed" chính xác hơn nhưng lâu hơn. 19:15

😄 Chi tiết vui: phân tích daylight chạy cả trên cây như thể chúng là nhà — tác giả đùa "giờ thì biết cây nào cần lắp cửa sổ". Một số phép (noise, operational energy) phụ thuộc nặng vào dữ liệu sẵn có của khu vực. 18:34

📐 Đưa phương án sang Revit 22:45

📤 Send to Revit beta Forma 22:45

Vào Projects → mở dự án → chọn Proposal 3 (bản thích nhất) → ba chấm → Revit → Send to Revit beta.

⬇️ Tải & cài Revit add-in plugin 22:57

Tải Revit add-in từ Forma, chạy cài (accept terms and install). Sau khi cài, Revit có thêm panel Forma.

📥 Load proposal trong Revit Massing & Site 23:18

Mở Revit, project mới → tab Massing & Site → panel Forma → Load proposal. Có thể có warnings (review hoặc bỏ qua), rồi mở 3D view.

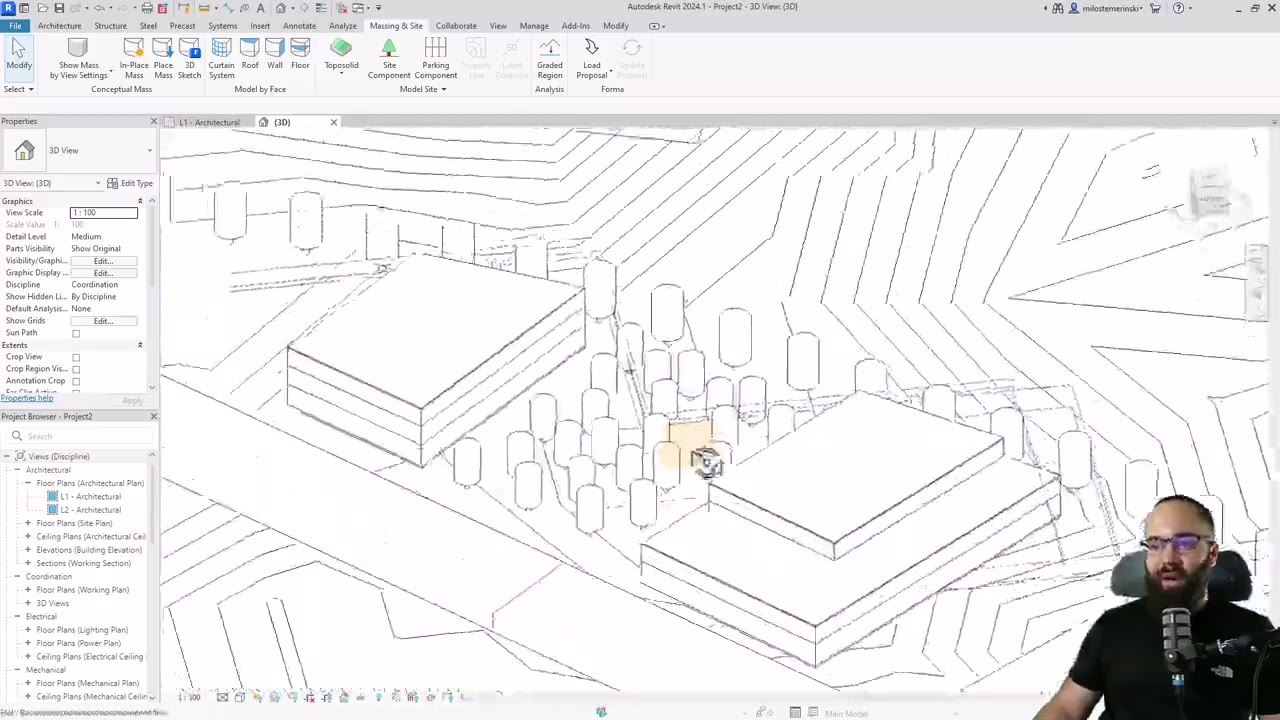

Proposal loaded in Revit 3D — 📐 Phương án 3 đã nạp vào **Revit 2024.1**: tạo ra **tường ngoài + mái**, **cây** (dạng group/generic model), và quan trọng nhất là một **Topo solid địa hình thật** của khu đất. 24:10

✅ Forma kéo theo gì: Topo solid địa hình, nhà xung quanh, đường, và tòa nhà đã dựng. Cách dựng "basic building" cho ra tường + mái thật; còn nếu dùng free form tool, nó vào Revit dạng mass để bạn tự gắn tường/mái/curtain panel. 24:54

💬 Trích dẫn đáng nhớ

"Đây là phần mềm chạy trên trình duyệt web, nên bạn không phải tải hay cài đặt bất cứ thứ gì."

— Balkan Architect 00:17

"Có một Topo solid địa hình thật của địa điểm là giá trị cực lớn — không cực kỳ chính xác, nhưng thật sự rất tốt."

— về kết quả nạp sang Revit 24:40

"Theo những gì tôi hiểu từ Autodesk, đây là công cụ sẽ được cập nhật rất nhiều — nó vẫn đang trong quá trình hoàn thiện."

— nhận định tổng kết 25:28

📖 Bảng thuật ngữ

Forma	Phần mềm cloud của Autodesk cho thiết kế & quy hoạch giai đoạn sớm, chạy trên trình duyệt.
AEC Collection	Gói phần mềm Architecture–Engineering–Construction của Autodesk (gồm Revit…). Có gói này là có Forma.
Hub	Không gian làm việc/tổ chức trong Forma để chứa các dự án.
Proposal	Một phương án thiết kế. Có thể tạo nhiều proposal để so sánh.
Terrain / Flat terrain	Địa hình có cao độ thật / địa hình làm phẳng.
ASTER GDEM	Mô hình độ cao số toàn cầu, độ phân giải ~30m — nguồn địa hình của Forma.
Topo solid	Khối địa hình đặc trong Revit, được Forma sinh ra khi nạp dự án.
GFA / GIA / NIA	Tổng diện tích sàn / diện tích trong nhà / diện tích sử dụng thực.
BC (Building Coverage)	Tỷ lệ phủ của công trình trên diện tích khu đất.
Volume / Line / Basic building	Ba kiểu công cụ dựng khối nhà trong Forma.
Mass	Khối ý tưởng trong Revit; free form tool của Forma nạp vào dạng này để tự gắn tường/mái.

🎬 Mục lục chương (bấm để nhảy tới video)

00:00 Forma là gì 02:00 Cách truy cập Forma 02:52 Khám phá giao diện 03:31 Bắt đầu dự án mới 08:28 Dọn dẹp site 10:05 Đặt đường (road) 10:32 Đặt khu đất (site) 11:06 Đặt cây 12:00 Phương án 1 13:48 Phương án 2 14:32 Phương án 3 17:08 Phân tích trong Forma 21:06 So sánh phân tích 22:45 Forma sang Revit
